המפעלים לבנייה מתועשת

לוחות חלולים דרוכים (לוח"דים)

כללי

לוחות חלולים דרוכים (לוח"דים) הם מוצר הדגל שלנו. אנו מייצרים במפעל לוח"דים במגוון מידות, בהתאם לדרישת הלקוח, בהליך תעשייתי מבוקר ובהתאמה מושלמת לצורכי התכנון.

מהו לוח"ד?

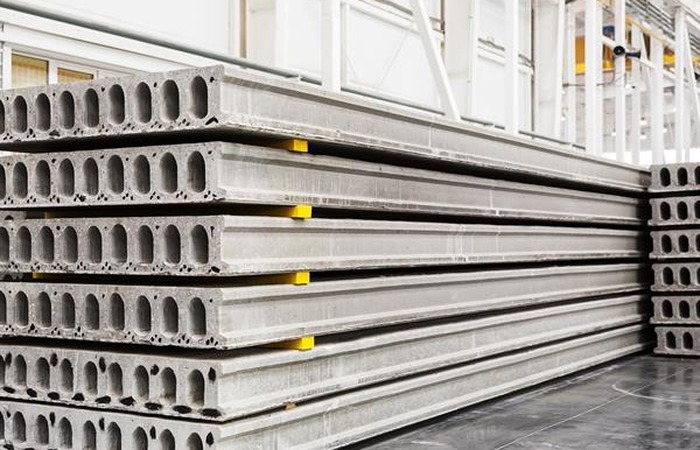

הלוח"דים הם פלטות של בטון דרוך המשמשים בעיקר לבניית תקרות או רצפות, בשילוב עם בנייה קונבנציונלית, במבני מגורים, תעשייה ומשרדים. הלוח"דים משמשים לצורך השלמת התקרה ו/או התאמה לגיאומטריה מיוחדת של תקרה מסוימת ומנוסרים לכל רוחב מבוקש או לכל זווית נדרשת.

מה הייחוד של הלוח"דים?

גמישות תכנונית: השימוש בהם מאפשר יצירת מפתחים גדולים וחלוקה פנימית גמישה יותר בתוך מבנים.

איכות ובקרה: הלוח"דים מיוצרים במפעל, תחת בקרה הדוקה, בהתאמה מושלמת לצורכי הלקוח.

חיסכון בזמן: שימוש בלוח"דים חוסך את מרבית זמן העבודה הכרוך בבנייה "רטובה", מונע צורך בטפסנות, יציקות באתר העבודה וקשירות ברזל. אחרי שהלוח"ד מוכן הוא מגיע היישר לאתר העבודה ומותקן במהירות.

חיסכון בכסף: בזכות החיסכון בעבודות "רטובות", נותר חיסכון משמעותי נוסף בעלות החזקת אתר הבנייה.

שימוש במבנים

התכונות הייחודיות של הלוח"דים הופכות אותם לאידיאליים לשימוש במבנים הבאים:

קניונים ושטחי מסחר – הלוח"דים מאפשרים לחלק במהירות את חללי המסחר והאחסנה ולהתקין עליהם בקלות רצפות.

מבנים גבוהים – יכולת הנשיאה של הלוח"דים, דיוק הביצוע ומהירות ההתקנה מתאימים מאוד לשימוש במגדלים גבוהים.

הלוח"דים של סולל בונה

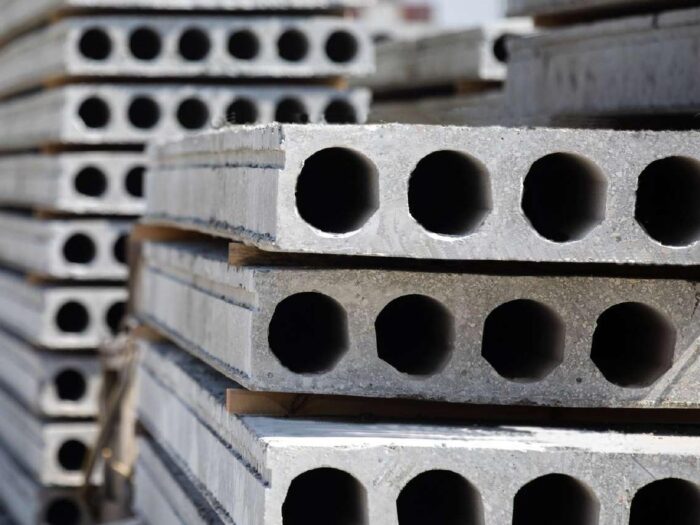

המפעל לבניה מתועשת של סולל בונה מייצר לוחות חלולים דרוכים בעוביים 16, 20, 25, 30, 40 ס"מ וברוחב סטנדרטי של 120 ס"מ, המשמשים לצורך השלמת התקרה ו/או התאמה לגיאומטריה מיוחדת של תיקרה מסוימת, מנוסרים לכל רוחב נדרש או לכל זווית נדרשת.

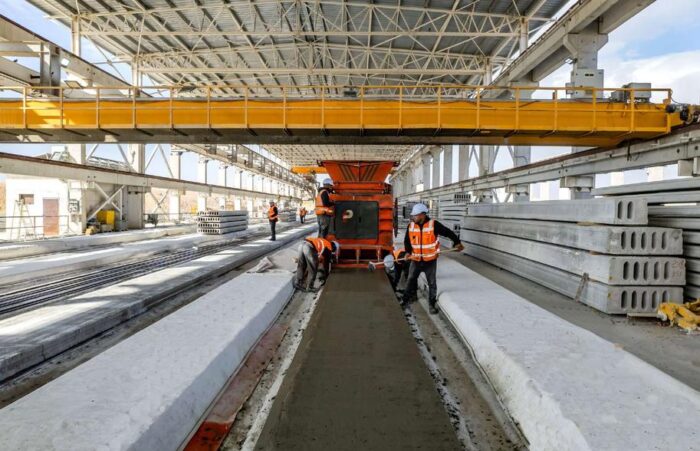

הייצור מתבצע בתהליך תעשייתי מבוקר, ותוך שימוש בטכנולוגיות מתקדמות, החל בשלב קבלת חומרי הגלם וכלה במסירת המוצר המוגמר ללקוח. כל התהליכים מבוקרים דרך קבע באמצעות מערכת האיכות של המפעל, שנסקרה ע"י מכון התקנים הישראלי והוסמכה לדרישות ת"י: ISO-9001:2015 ונוהל מת"י 005 ולסימון מוצרינו בתו תקן. טבלאות העומס עבור לוח"דים הוכנו בהתאם לדרישות התקן הישראלי ת"י 466 חלקים 3 ו-5.



סוג הגדיל ו/או תיל

יח’

”T1/2

”T3/8

”W6.35

12.7mm

9.53mm

6.35mm

מאמץ שבר מובטח

mm²

1860

1860

1770

מודול אלסטיות

mm²

195000

195000

200000

כוח דריכה תחילתי (To)

(טון)

13.2

7.2

4

שטח החתך

mm²

98.71

54.8

31.7

משקל

(ק”ג/מ”א)

0.774

0.432

0.249



הסברים לטבלאות העומס

טבלאות העומס עבור לוח"דים הוכנו בהתאם לדרישות התקן הישראלי ת"י 466 חלקים 3 ו-5.



חומרים

  • סוג הבטון בפלטה – ב-50.
  • חוזק הבטון במועד השיחרור – 35 מגפ"ס.
  • סוג הבטון הנדרש ביציקה משלילמה ב-30.



פלדת דריכה

  • גדילי הדריכה הינם "1/2T, "3/8T בהתאם לת"י 1735, חלקים 1, 4 והם בעלי רלקסציה נמוכה.
  • תילים משוכים בקר הינם 6.35 W בהתאם לת"י 1735, חלקים 1, 2 עבור דריכות עליונות בפלטות



טבלת עומס

  • העומסים המופיעים בטבלאות הינם עומסים שימושיים בלבד. המשקל העצמי של האלמנט הטרומי והיציקה המשלימה מעליו, במקרה וישנה כזו, הובאו כבר בחשבון.
  • עמידות לאש: לוח"דים בעובי 16, 20, 25, 30, 40 ס"מ מיוצרים כסטנדרט ל-120 דקות עמידות לאש.



בכל מקרה של צורך בהבהרות נוספות, נשמח לקבל את פנייתכם אל המחלקה הטכנית במפעל.
